01 - 丰富的图形世界

知识点一 生活中的立体图形

1. 常见的几何体

在我们周围的世界里，存在着各种各样的物体，它们都具有一定的形状和大小。在数学中，我们把这些物体的形状抽象出来，就形成了几何体。

常见的几何体包括： - 柱体：圆柱、棱柱（三棱柱、四棱柱/长方体、五棱柱、六棱柱等） - 锥体：圆锥、棱锥（三棱锥、四棱锥等） - 球体：球

💡 说明：几何体是由面围成的立体图形，它占有一定空间。

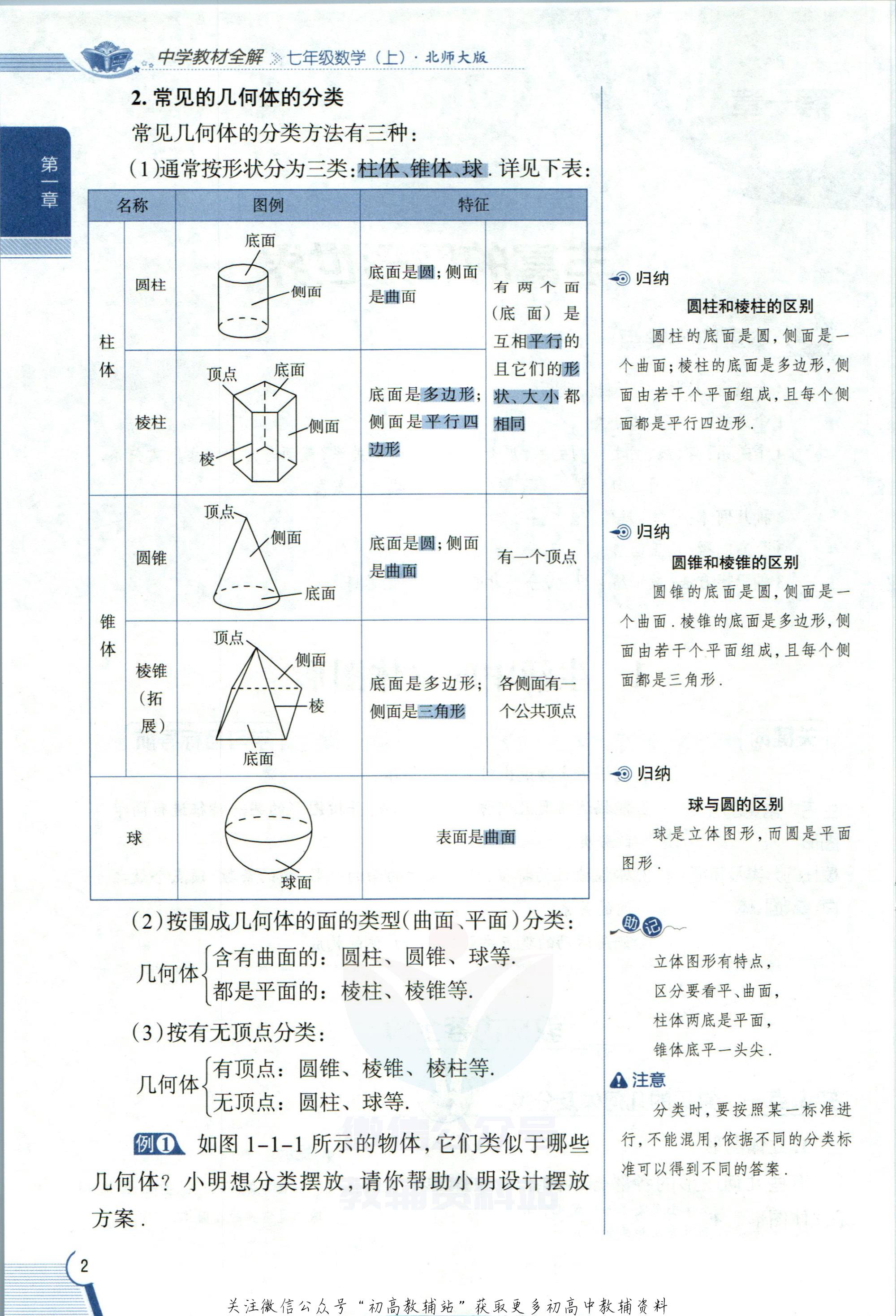

2. 几何体的分类方法

几何体可以按照不同的标准进行分类：

方法一：按形状特征分类

上图说明：

💡 归纳：圆柱和棱柱的区别 - 圆柱：底面是圆，侧面是一个连续的曲面 - 棱柱：底面是多边形，侧面由若干个平面（平行四边形）组成，每个侧面都是平行四边形

💡 归纳：圆锥和棱锥的区别 - 圆锥：底面是圆，侧面是一个连续的曲面 - 棱锥：底面是多边形，侧面由若干个平面（三角形）组成，每个侧面都是三角形

💡 归纳：球与圆的区别 - 球是立体图形，占有空间，表面是曲面 - 圆是平面图形，只在平面上，是一条封闭的曲线

方法二：按围成几何体的面的类型分类

几何体
├── 含有曲面的：圆柱、圆锥、球等
└── 都是平面的：棱柱、棱锥等

说明： - 圆柱：由2个平面（底面）和1个曲面（侧面）围成 - 圆锥：由1个平面（底面）和1个曲面（侧面）围成 - 球：由1个曲面围成 - 棱柱：由多个平面围成（2个底面 + 若干个侧面） - 棱锥：由多个平面围成（1个底面 + 若干个侧面）

方法三：按有无顶点分类

几何体
├── 有顶点：圆锥、棱锥、棱柱等
└── 无顶点：圆柱、球等

说明： - 有顶点的几何体：锥体（圆锥、棱锥）有1个顶点；棱柱有多个顶点（底面多边形的顶点） - 无顶点的几何体：圆柱没有顶点；球没有顶点

⚠️ 注意：分类时，要按照同一标准进行，不能混用不同的分类标准，否则会造成混乱。依据不同的分类标准可以得到不同的分类结果。

3. 棱柱的相关概念

棱柱的命名

棱柱根据底面边数来命名： - 底面是三角形的棱柱 → 三棱柱 - 底面是四边形的棱柱 → 四棱柱（长方体、正方体是特殊的四棱柱） - 底面是五边形的棱柱 → 五棱柱 - 底面是六边形的棱柱 → 六棱柱 - 以此类推...

棱柱的组成元素

棱柱的特征

1. 上下底面是全等的多边形，且互相平行
2. 侧面都是平行四边形
3. 侧棱（相邻侧面的公共边）都相等且互相平行

💡 特殊说明：长方体和正方体是特殊的四棱柱，它们的侧面都是矩形。

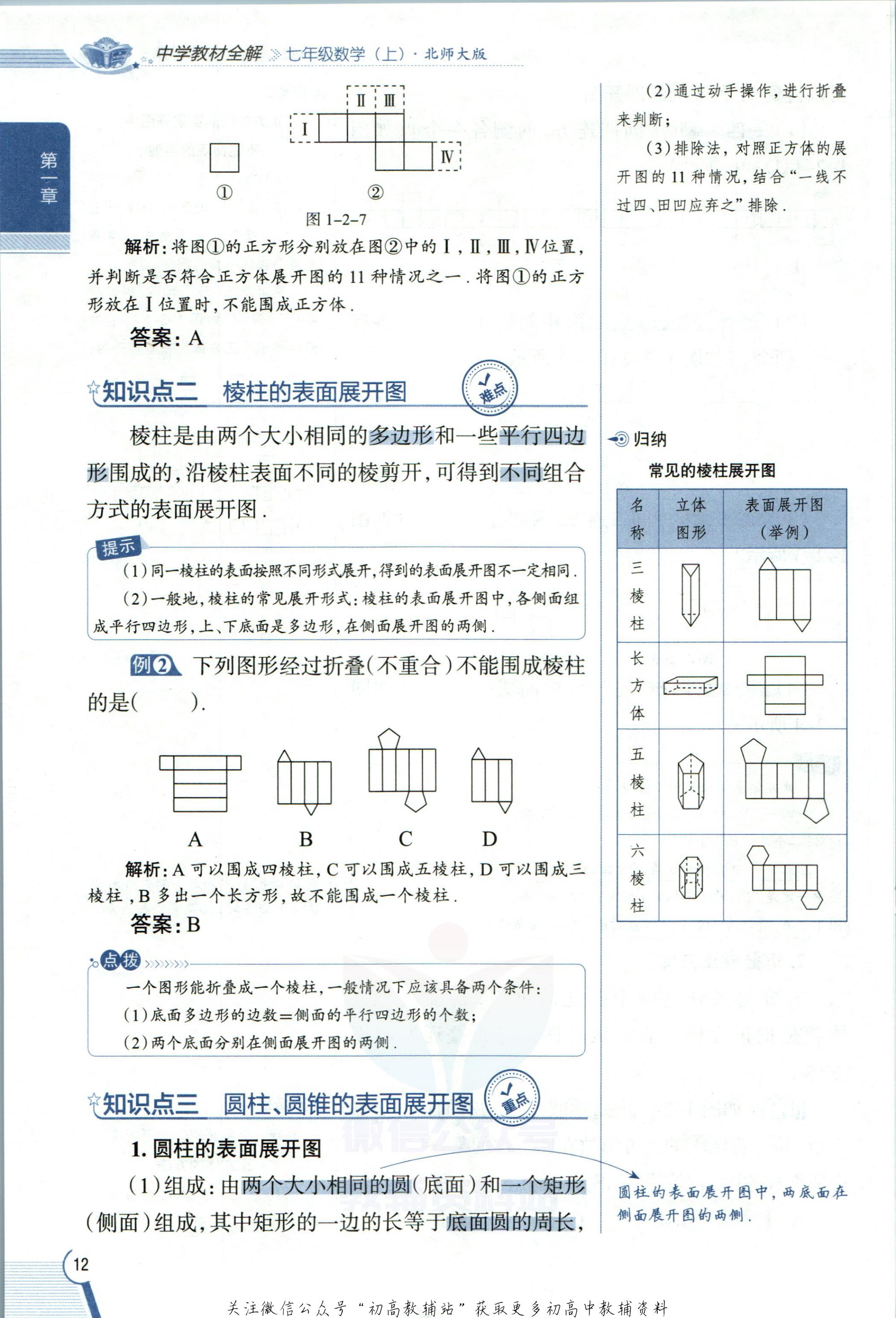

知识点二 棱柱的表面展开图

1. 什么是表面展开图

表面展开图：将立体图形沿某些棱剪开，铺平后得到的平面图形。

注意： - 同一个立体图形，沿不同的棱剪开，可能得到不同的表面展开图 - 表面展开图必须包含立体图形的所有面

2. 常见棱柱的表面展开图

上图说明：

规律总结：

n 棱柱的表面展开图包含： - 2个 n 边形（底面） - n 个矩形（侧面）

展开图中，两个底面必须在侧面展开图的两侧（或同一侧的不同位置）

💡 提示： 1. 同一棱柱的表面按照不同形式展开，得到的表面展开图不一定相同 2. 棱柱的表面展开图中，各侧面组成一个大矩形（或平行四边形），上、下底面分别连接在这个大矩形的两侧

3. 判断展开图能否围成棱柱

方法： 1. 数一下展开图中各种多边形的个数 2. 检查是否满足：n 棱柱 = 2个 n 边形（底面）+ n 个矩形（侧面） 3. 检查两个底面是否在侧面展开图的两侧

⚠️ 易错点：展开图中，如果两个底面在侧面展开图的同一侧且相邻，折叠时会重叠，不能围成棱柱。

知识点三 圆柱、圆锥的表面展开图

1. 圆柱的表面展开图

组成： - 两个圆形（上、下底面） - 一个矩形（侧面展开后）

特征： - 矩形的一边长 = 底面圆的周长（C = 2π r） - 矩形的另一边长 = 圆柱的高（h）

展开图示意：

关键公式： - 底面周长：C = 2π r - 侧面展开矩形的长 = 2π r - 侧面展开矩形的宽 = h

💡 归纳：圆柱的表面展开图中，两底面在侧面展开图（矩形）的两侧。

2. 圆锥的表面展开图

组成： - 一个圆形（底面） - 一个扇形（侧面展开后）

特征： - 扇形的弧长 = 底面圆的周长（C = 2π r） - 扇形的半径 = 圆锥的母线长（l）

展开图示意：

关键公式： - 底面周长：C = 2π r - 扇形弧长 = 2π r - 扇形半径 = 母线长 l

💡 说明：圆锥的母线是指从顶点到底面圆周上任意一点的线段。

知识点四 正方体的表面展开图

1. 正方体展开图的基本概念

正方体是特殊的四棱柱（长方体），它的六个面都是全等的正方形。

正方体的表面展开图是由6个正方形组成的平面图形。

2. 正方体展开图的11种情况

正方体的表面展开图共有 11 种不同的情况，可分为以下四类：

第一类："1-4-1"型（6种）

中间一行有4个正方形，上下各1个正方形。

结构特征： - 中间4个正方形连成一排 - 上下两个正方形分别在中间一排的两侧 - 上下两个正方形可以左右移动位置

布局示意（用数字表示正方形位置）：

  ②
①③④⑤
  ⑥

变体形式： - 上面的正方形可以在①、②、③、④、⑤的上方 - 下面的正方形同理 - 共6种不同的排列方式

第二类："2-3-1"型（3种）

结构特征： - 第一行2个正方形 - 第二行3个正方形 - 第三行1个正方形

布局示意：

①②
③④⑤
  ⑥

第三类："2-2-2"型（1种）

结构特征： - 每行2个正方形，共3行 - 每行的正方形错开排列（像楼梯）

布局示意：

①②
  ③④
    ⑤⑥

第四类："3-3"型（1种）

结构特征： - 每行3个正方形，共2行

布局示意：

①②③
④⑤⑥

3. 不能围成正方体的情况

以下情况不能围成正方体：

💡 记忆口诀："一线不过四，田凹应弃之" - "一线不过四"：一条直线上最多有4个正方形（超过4个就不能围成正方体） - "田凹应弃之"：出现"田"字形或"凹"字形的要排除

4. 判断展开图能否围成正方体的方法

方法一：数面法 1. 数展开图中正方形的个数，必须是6个 2. 检查是否有"田"字、"凹"字或五连的情况

方法二：折叠想象法 1. 指定一个面作为底面 2. 想象将其他面向上折叠 3. 检查是否能恰好围成一个封闭的正方体，没有重叠也没有空缺

方法三：口诀法 - 记住11种标准形式 - 对照判断是否符合其中一种 - 排除含有"田"、"凹"、五连的情况

知识点五 几何体的截面

1. 什么是截面

截面：用一个平面去截一个几何体，截出的面叫做截面。

注意： - 截面的形状与几何体的形状有关 - 截面的形状与截面的角度和方向有关

2. 常见几何体的截面形状

💡 规律： - 平面与几何体的几个面相交，截面就是几边形 - 正方体最多可以截出六边形（与六个面都相交）

知识点六 从三个方向看物体的形状

1. 三视图的概念

三视图：从正面、左面（或右面）、上面三个不同方向观察同一个物体，所得到的平面图形。

2. 常见几何体的三视图

3. 由三视图还原几何体

方法： 1. 从俯视图确定几何体的底面形状和布局 2. 从主视图确定几何体的高度和前后层次 3. 从左视图确定几何体的宽度和左右层次 4. 综合三个视图，想象出几何体的形状

⚠️ 注意： - 有些几何体可能有相同的三视图（如正方体和球的主视图都是正方形/圆） - 需要结合三个视图才能准确判断几何体的形状

易错点提醒

• ⚠️ 分类标准要统一：对几何体进行分类时，必须按照同一标准，不能混用不同标准
• ⚠️ 展开图要对应：同一棱柱的不同展开方式结果不同，但都必须包含所有面
• ⚠️ 正方体展开图：记住 "一线不过四，田凹应弃之"，这是判断能否围成正方体的关键
• ⚠️ 圆柱侧面展开：圆柱侧面展开是矩形，矩形的一边等于底面周长，不是底面直径
• ⚠️ 圆锥侧面展开：圆锥侧面展开是扇形，扇形的弧长等于底面周长
• ⚠️ 三视图方向：主视图是从正面看，不是从上面看；俯视图是从上面看，不是从正面看

方法技巧

1. 判断展开图能否围成几何体

棱柱展开图判断： 1. 数底面多边形的边数 n 2. 检查是否有2个 n 边形和 n 个矩形 3. 检查两个底面是否在侧面展开图的两侧

正方体展开图判断： 1. 数正方形个数是否为6个 2. 检查是否符合11种标准形式之一 3. 排除含有"田"字、"凹"字、五连的情况

2. 由展开图确定几何体

1. 找底面：找出全等的多边形（或圆）
2. 数侧面：数侧面的个数和形状
3. 想象折叠：将展开图在脑中折叠，看能否围成封闭的几何体

3. 三视图的画法

1. 主视图和俯视图的长度要对正（长对正）
2. 主视图和左视图的高度要平齐（高平齐）
3. 俯视图和左视图的宽度要相等（宽相等）

💡 口诀："长对正，高平齐，宽相等"

本章知识框架

第1章 丰富的图形世界
├── 生活中的立体图形
│   ├── 常见的几何体（柱体、锥体、球）
│   ├── 几何体的分类方法
│   │   ├── 按形状特征分类
│   │   ├── 按面的类型分类
│   │   └── 按有无顶点分类
│   └── 棱柱的相关概念
│       ├── 棱柱的命名
│       ├── 棱柱的组成元素（面、棱、顶点）
│       └── 棱柱的特征
├── 展开与折叠
│   ├── 棱柱的表面展开图
│   ├── 圆柱、圆锥的表面展开图
│   └── 正方体的表面展开图（11种）
├── 截一个几何体
│   ├── 截面的概念
│   └── 常见几何体的截面形状
└── 从三个方向看物体的形状
    ├── 三视图的概念（主视图、左视图、俯视图）
    ├── 常见几何体的三视图
    └── 由三视图还原几何体
